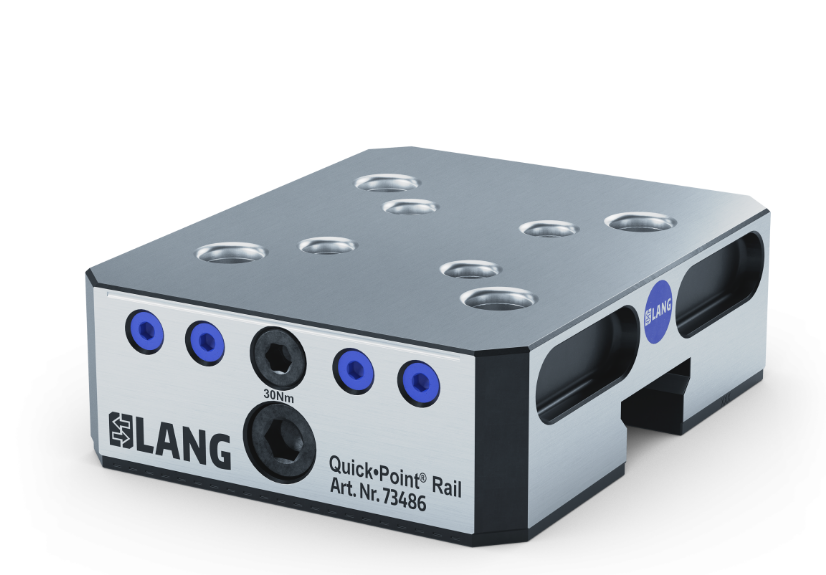

在汉诺威举办的 EMO 展会上,LANG Technik 通过 Quick•Point® Rail 产品展示了一种新的用于工装和机床工作台之间的全新快换锁紧方案。它通过轨道型快换固定条直接附着在有预制螺纹孔的托盘或者工作台上,并且不需要对它们进行任何改造。轨道式快换可以代替零点定位快换板。这种创新的方法可以节约大量的成本,特别是在大批量生产及自动化程度高的生产下。Quick•Point® Rail 保证了最高的装夹速度和灵活性。在不到两分钟的时间内,快速工装系统可以快速安装固定。

由于轨道快换和加长轨道杆的无缝连接,匹配的零点单元或匹配的5轴虎钳可以完全可快速定位——闪电般的移动速度和极高的定位精度。Quick•Point® Rail采用快速移动设计,成为可移动的零点定位系统,可按需且经济高效地解决特定间距零点定位任务的要求。Quick•Point® Rail系统凭借创新的快速移动定位锁紧系统让整个产品种类变得更加强大,并为优化生产流程提供了多种选择!

最大的灵活性和多种应用可能性

轨道快换有两种长度,带或不带预制的安装螺栓孔。它们要么直接放置在机床的T型槽上,要么固定在带有现有螺纹孔的装置/托盘上。在这里,较短的条通常作为延伸条,用以补充长度。轨道快换的锁紧是通过驱动螺杆顶紧，得益于燕尾结构的力传导和下拉优势,整个系统绝对坚固和耐用。

根据需要和应用,或根据机床上的可用空间,一个或多个轨道式夹具可以完全自由和灵活地放置在托盘上。使用整套系统可以以4 mm 的步进移动夹具，也可通过上部零点定位夹紧功能在96 mm 矩阵中移动夹具。
