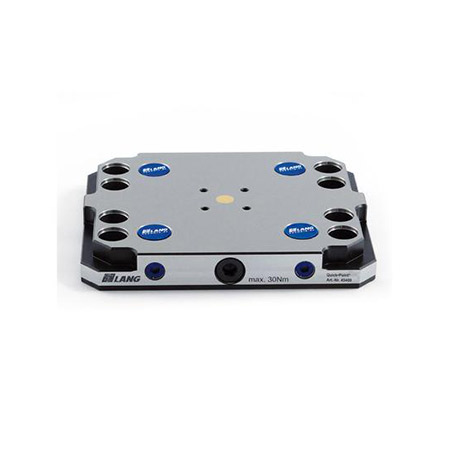

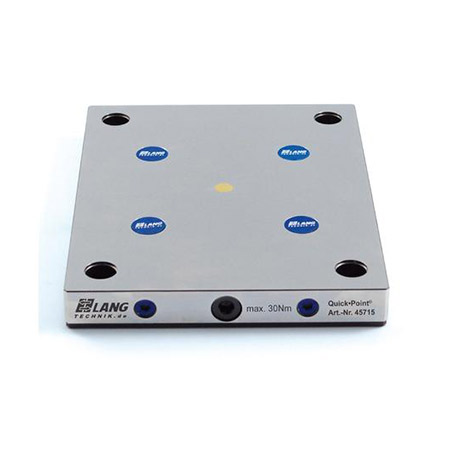

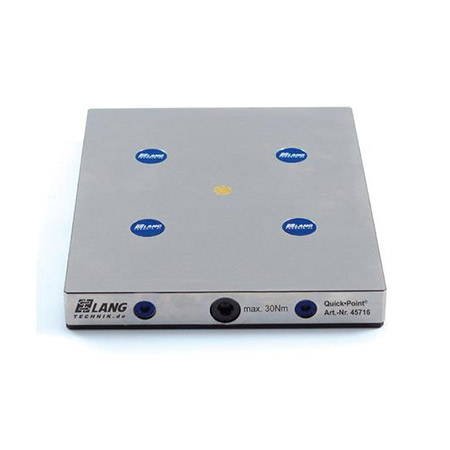

零点定位快换板

 Quick.Point


Quick.Point快换底板是世界上最薄的零定位系统(夹具快换装置),厚度仅27mm.其精确的定位精度使之成为市场上最佳的快换装置.

 *数秒钟更换夹具,重复精度0.005mm!

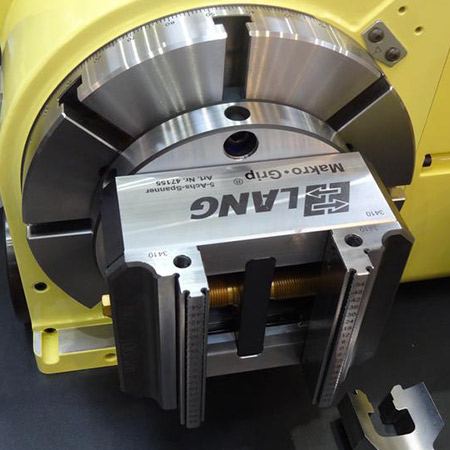

 *Quick.Point快换系统与Makro.Grip虎钳配合使用实现精确的重复定位。

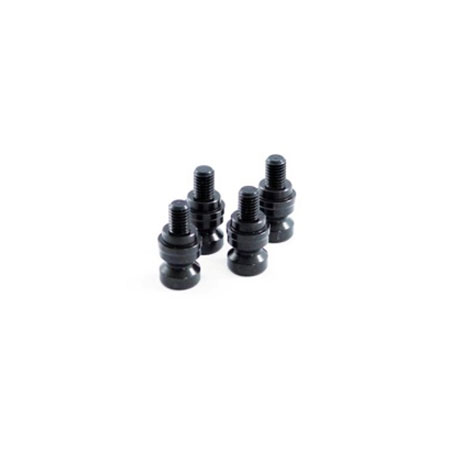

 *快换装置上的拉钉也可以安装在其它虎钳、工装甚至直接安装在工件上,实现高精度快换功能。

 *Quick.Point快换系统不仅具有高精度,而且可以承受极大的荷载。

 *Quick.Point快换系统为加工中心提供多功能、高柔性的工装件夹持方案。


1.       重复定位精度<0.005mm

2.       螺钉安装过孔防尘盖;

3.       锁紧力矩30Nm,快换板可通过一个液压接头实现自动夹紧和放松虎钳;

4.       快换板坚固、小巧表面经过硬化处理;

5.       4×M5螺纹底孔位置4X90°,用于安装防呆销;

6.       厚度27±0.01mm




产品配件
